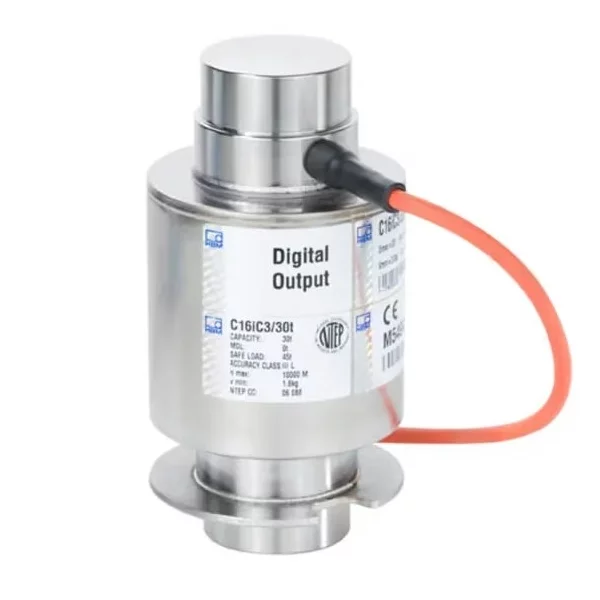

HBM C16i C3 на 30 т — цифровой тензометрический датчик колонного типа для измерения нагрузки на сжатие. Применяется в автомобильных и вагонных весах, системах взвешивания бункеров, силосов и ёмкостей, а также при модернизации механических весов.
Особенности HBM C16i C3
- Номинальная нагрузка 30 т. Класс точности C3 по OIML R60 — до 3000 поверочных интервалов.
- Самоцентрирующаяся конструкция. Качающийся опорный элемент создаёт возвращающую силу при боковом смещении. Для ограничения вращения предусмотрен механический штифт.
- Цифровой интерфейс RS-485. Четырёхпроводная шина данных поддерживает до 32 адресов. Длина линии связи — до 500 м.
- Настраиваемая обработка сигнала. Частота измерений — от 1 до 100 измерений в секунду. Разрешение — 20 бит при частоте 1 Гц. Предусмотрены фильтры низких частот.
- Корпус из нержавеющей стали. Упругий элемент, корпус и кабельный ввод выполнены из нержавеющей стали. Герметизация — лазерная сварка.
- Защита IP68/IP69K. Исполнение для работы во влажной среде и очистки струёй воды под высоким давлением.
- Встроенная защита от перенапряжения. Соответствие требованиям электромагнитной совместимости и устойчивости к электростатическим разрядам по EN 45501.

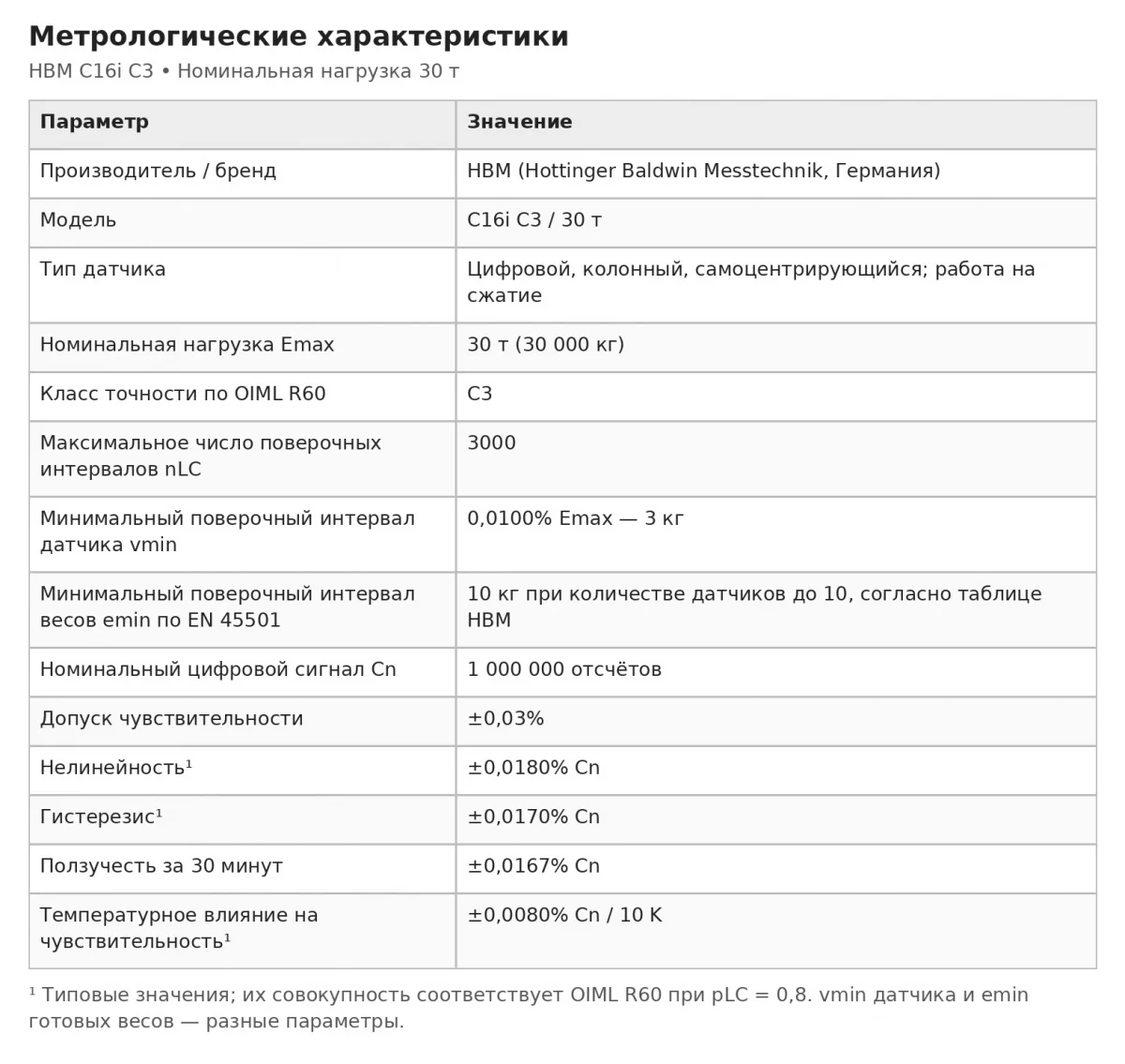

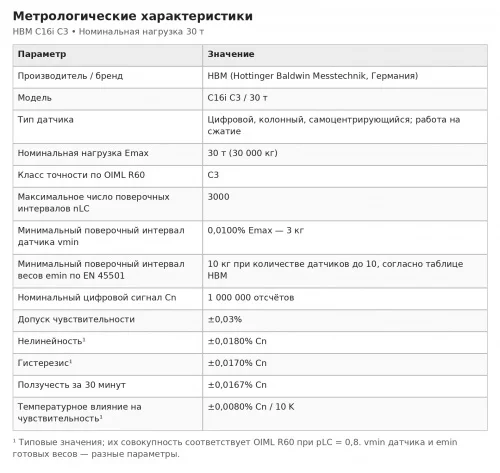

Точность измерений
Номинальный цифровой сигнал датчика составляет 1 000 000 отсчётов, допуск чувствительности — ±0,03%. Типовая нелинейность — ±0,0180%, гистерезис — ±0,0170%, ползучесть за 30 минут — ±0,0167% номинального сигнала.
Температурное влияние на чувствительность составляет ±0,0080%, на нулевой сигнал — ±0,0140% номинального сигнала на каждые 10 °C изменения температуры. Минимальный поверочный интервал датчика — 3 кг (0,0100% номинальной нагрузки). Это метрологический параметр датчика, а не дискретность готовых весов.
Подключение и питание

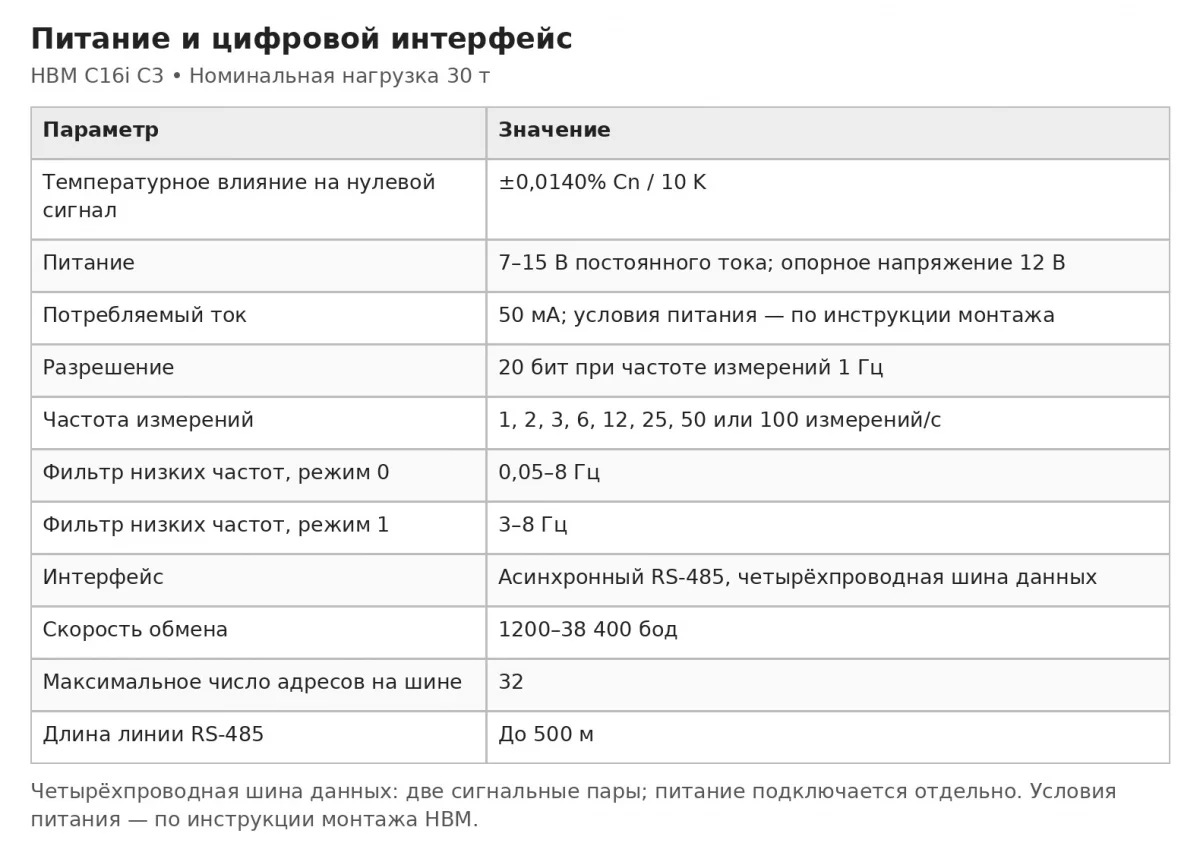

HBM C16i подключается к совместимому весовому терминалу или системе сбора данных по интерфейсу RS-485. Четырёхпроводный интерфейс включает две сигнальные пары; питание подключается отдельными жилами. Скорость обмена — от 1200 до 38 400 бод.
Напряжение питания — 7–15 В постоянного тока, опорное напряжение — 12 В. Потребляемый ток — 50 мА. Условия питания нескольких датчиков необходимо учитывать по инструкции монтажа производителя.
Стандартная длина кабеля исполнения на 30 т — 12 м. Дополнительно доступны кабели длиной 20 или 40 м, а также кабель в металлической оплётке длиной 20 м. Максимальная длина линии RS-485 до 500 м не относится к длине штатного кабеля датчика.

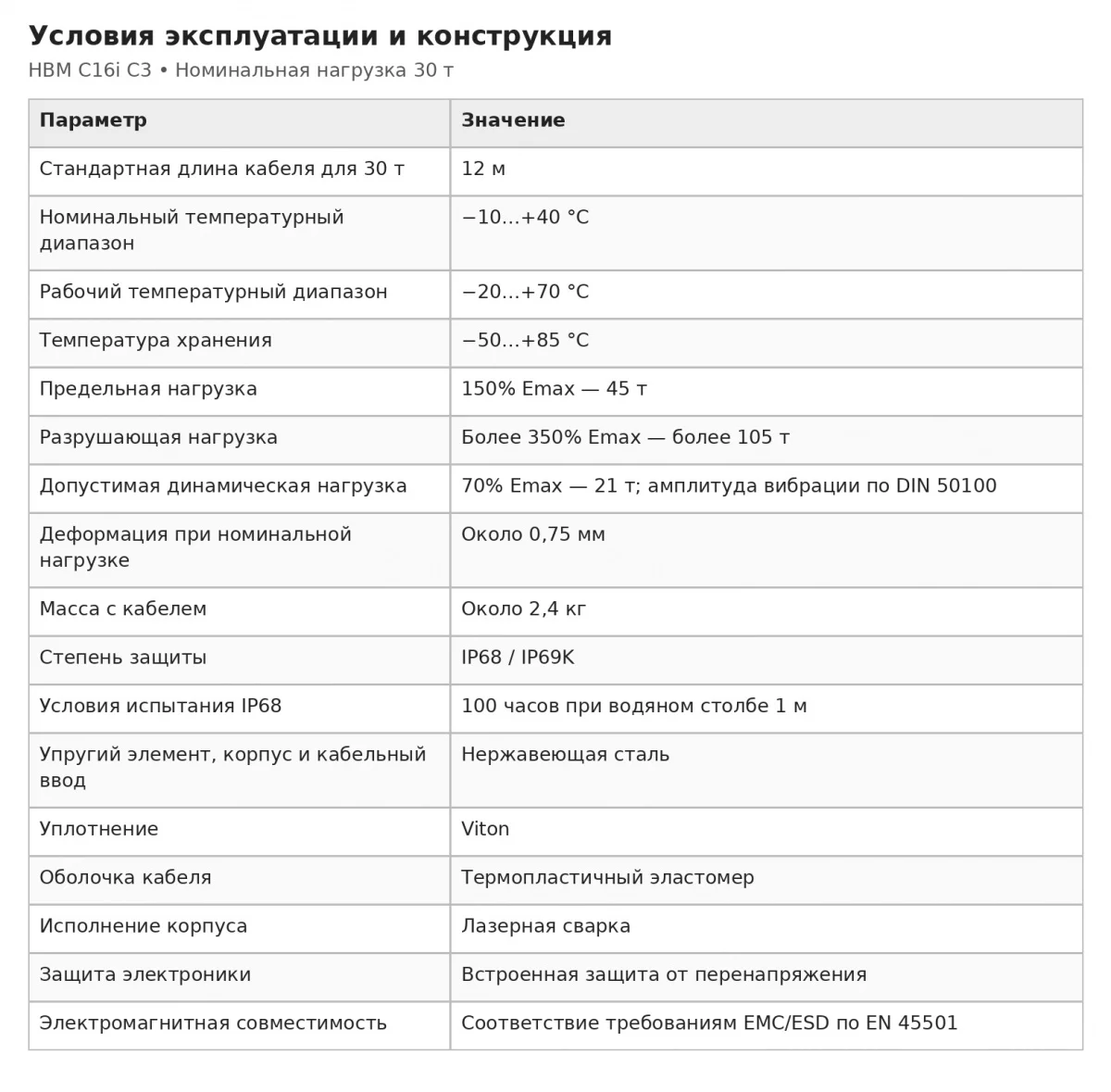

Условия эксплуатации
Номинальный температурный диапазон составляет −10…+40 °C, рабочий — −20…+70 °C. Температура хранения — −50…+85 °C.
Степень защиты IP68 подтверждается испытанием в течение 100 часов при водяном столбе 1 м. Защита IP69K предусматривает устойчивость к очистке струёй воды под высоким давлением. Уплотнение изготовлено из Viton, оболочка кабеля — из термопластичного эластомера.
Предельная нагрузка — 150% номинальной (45 т), разрушающая — более 350% номинальной (более 105 т). Эти значения не являются рабочим диапазоном взвешивания. Допустимая динамическая нагрузка составляет 70% номинальной — амплитуда вибрации по DIN 50100.
Деформация при номинальной нагрузке — около 0,75 мм. Масса датчика с кабелем — около 2,4 кг.
Монтаж и опорные элементы
Для установки HBM C16i на 30 т предусмотрены два варианта:
- C16/ZOU44A — комплект верхней и нижней опор из нержавеющей стали. Общая высота монтажного узла — 200 мм. Максимальная нагрузка на датчик при использовании этого комплекта — 40 т.
- EPO3/50 t и C16/EPU44A — верхняя и нижняя опоры соответственно. Общая высота монтажного узла — 229 мм.
Для обоих вариантов исполнения на 30 т максимально допустимый наклон составляет 5°, боковое смещение точки приложения нагрузки — 13 мм. Радиус сферической опорной поверхности — 160 мм. Возвращающая сила составляет 9,9% приложенной нагрузки при максимальном боковом смещении и 0,76% при смещении на 1 мм.
Монтажные опоры заказываются отдельно. Согласно техническому листу HBM, штифт Ø10 × 30 мм для ограничения вращения, гибкая трубка и хомут входят в упаковку датчика.
Дополнительное оборудование
Для подключения к компьютеру предусмотрен отдельно заказываемый преобразователь SC232/422B с гальванической развязкой. Он преобразует RS-232 в четырёхпроводный RS-422/485 или двухпроводный RS-485.
Программное обеспечение TRADE предназначено для отображения и хранения результатов взвешивания, диагностики и настройки систем. Поддерживает работу с восемью весами. Совместимость оборудования и комплектацию поставки необходимо согласовать при подборе.

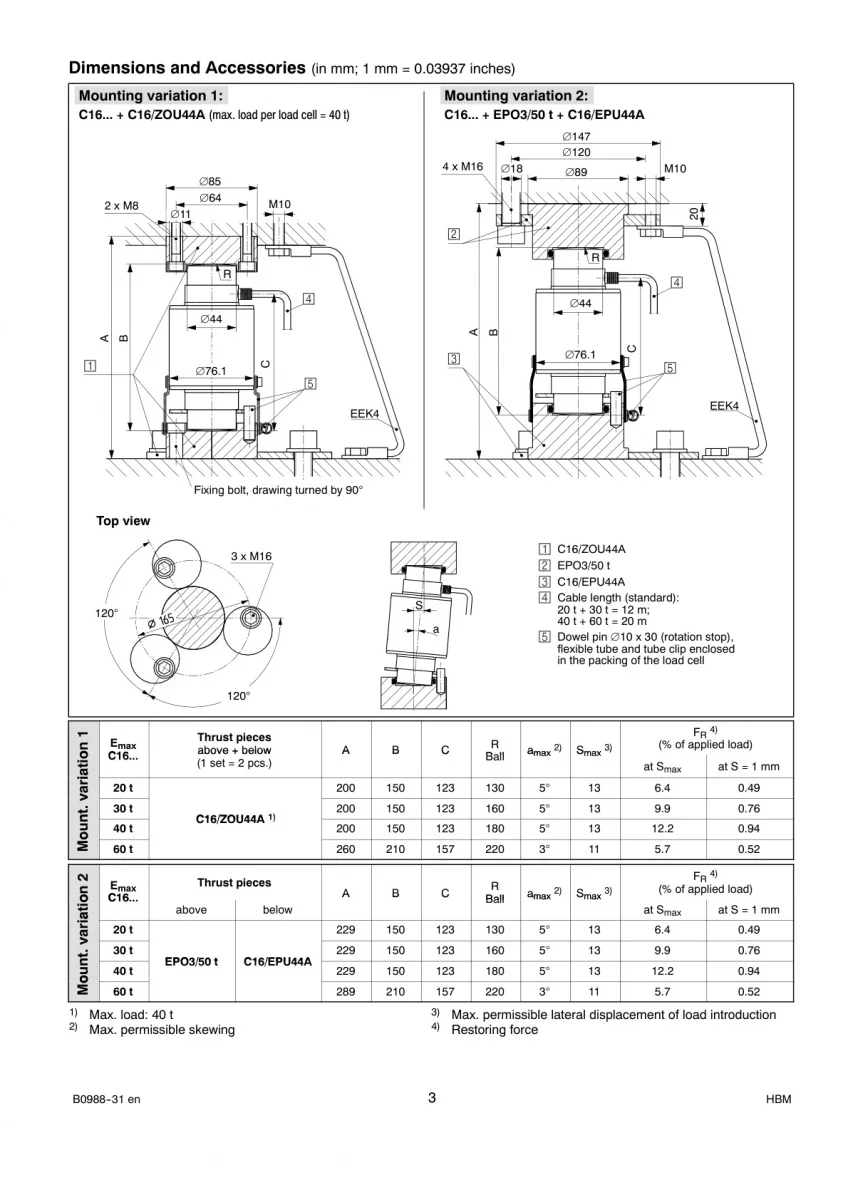

Габаритный чертёж

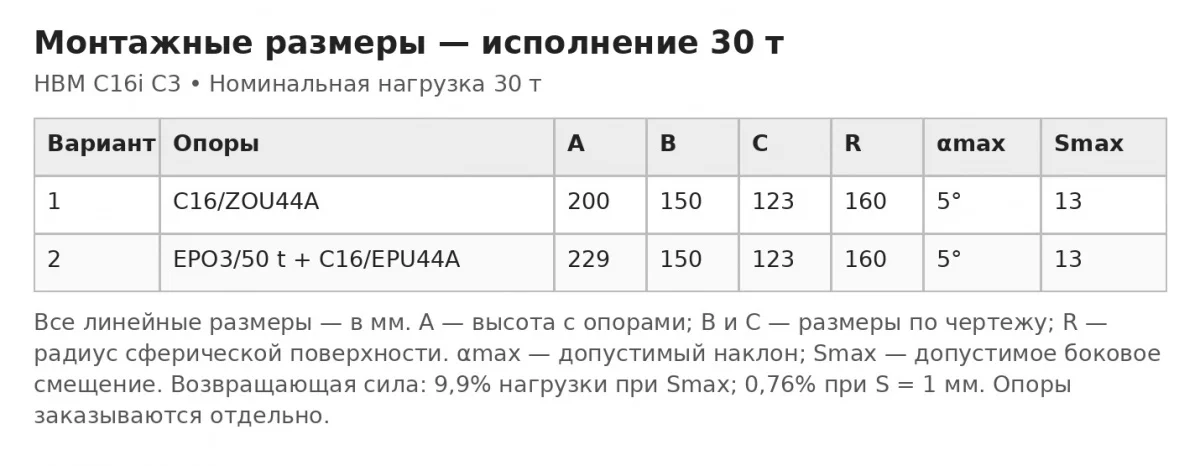

Подробные характеристики и монтажный чертёж представлены на дополнительных изображениях товара. Все линейные размеры на чертеже указаны в миллиметрах. В русскоязычной таблице монтажных размеров приведены значения для исполнения на 30 т.
- A — общая высота монтажного узла с опорами.
- B и C — высотные размеры, отмеченные на чертеже.
- R — радиус сферической опорной поверхности.
- αmax — максимально допустимый наклон.
- Smax — максимально допустимое боковое смещение.
- Top view — вид сверху.
- Thrust pieces above / below — верхний / нижний опорные элементы.
- Restoring force — возвращающая сила.
