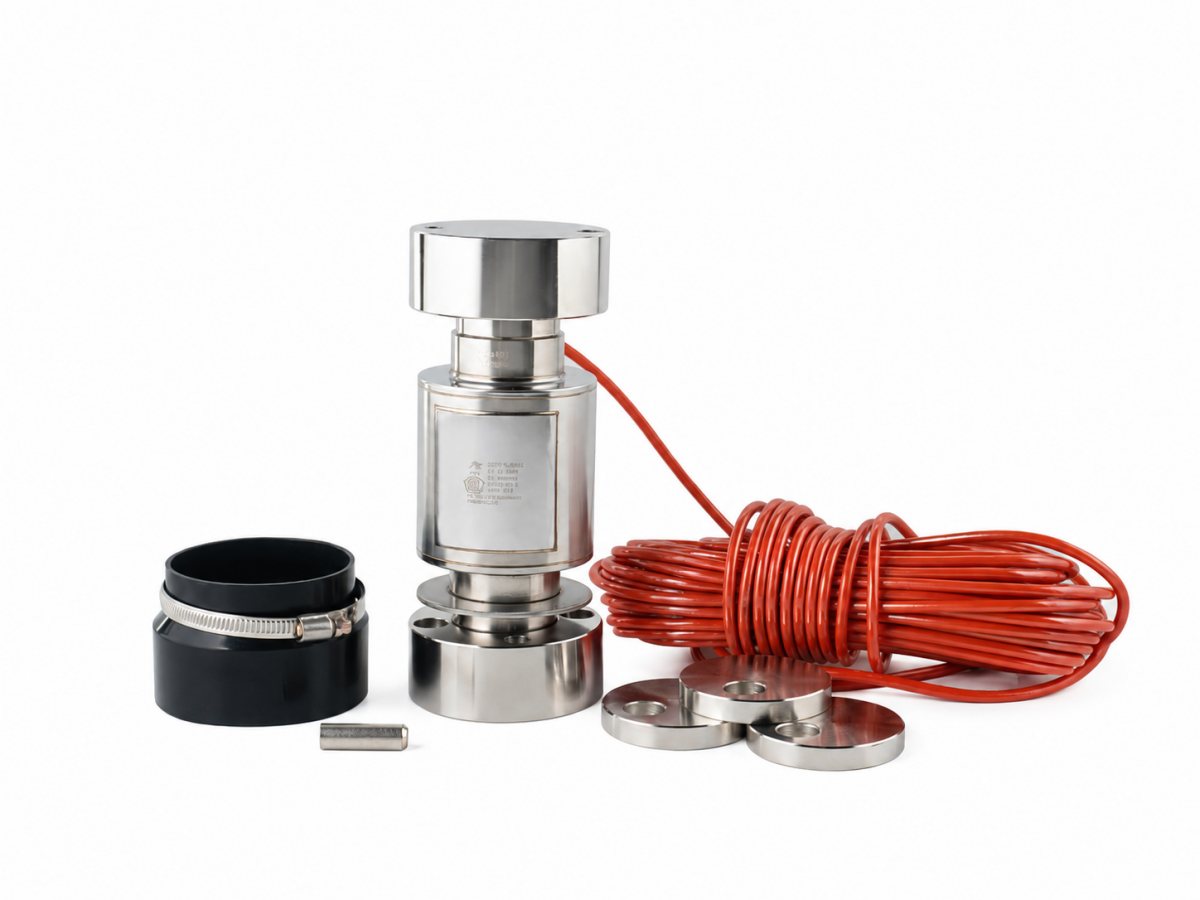

KELI ZSFY-A 30 т C3 — аналоговый тензометрический датчик колонного типа для измерения нагрузки на сжатие. Применяется в автомобильных и вагонных весах, платформенных весах большой грузоподъёмности, системах взвешивания бункеров, силосов и ёмкостей.
Датчик поставляется с узлом встройки для установки в весовую конструкцию. Производитель — Keli Sensing Technology, Китай.
Особенности KELI ZSFY-A
- Номинальная нагрузка 30 т. Предназначен для использования в многодатчиковых весовых системах и промышленных установках.
- Класс точности C3 по OIML R60. Метрологическое исполнение для построения весовых систем соответствующего класса.
- Аналоговый выход 2 мВ/В. Подключается к совместимому весовому терминалу или измерительному преобразователю с входом для тензометрического моста.
- Колонная конструкция. Измеряет усилие сжатия, передаваемое через опорные элементы узла встройки.
- Узел встройки. Обеспечивает передачу нагрузки на датчик и его установку в весовую конструкцию. Возможности самоцентрирования и ограничения смещений определяются исполнением узла.
- Герметизированный корпус. Сварная герметизация защищает измерительный элемент при промышленной эксплуатации.
Применение
KELI ZSFY-A используется при изготовлении, ремонте и модернизации весового оборудования:
- автомобильных весов;
- вагонных весов;
- платформенных весов большой грузоподъёмности;
- бункерных и силосных систем взвешивания;
- систем контроля массы ёмкостей и технологического оборудования.
Подключение
Датчик формирует аналоговый сигнал, пропорциональный приложенной нагрузке. Номинальный выходной сигнал составляет 2 мВ/В: его величина зависит от напряжения возбуждения тензометрического моста.
При подборе весового терминала необходимо учитывать совместимость с аналоговыми тензодатчиками, напряжение питания моста и количество подключаемых датчиков. Подключение выполняется по схеме производителя для конкретного исполнения.
Монтаж с узлом встройки
Опорные элементы узла встройки передают нагрузку от весовой платформы или ёмкости на чувствительный элемент датчика. Монтаж должен обеспечивать правильное направление приложения усилия и учитывать возможные перемещения весовой конструкции.
Исполнение узла встройки, установочные размеры и допустимые смещения необходимо учитывать при проектировании и замене датчика. Для комплектаций с модулями A и C следует использовать документацию соответствующего монтажного узла.
Подбор для замены и модернизации
При замене существующего датчика необходимо проверить номинальную нагрузку, класс точности, выходной сигнал, электрические параметры, монтажные размеры и совместимость опорных элементов. Общая грузоподъёмность весов определяется конструкцией и распределением нагрузки между датчиками.
