Тензодатчик Zemic BM14D-C2-30t-20B - колонный тензометрический датчик для систем взвешивания большой грузоподъёмности. Применяется в автомобильных и вагонных весах, бункерных весовых платформах, а также в испытательных установках и измерительных комплексах.
Герметичный корпус из нержавеющей стали рассчитан на эксплуатацию в сложных условиях. Степень защиты IP68 обеспечивает пыле- и влагозащиту, а экранированный кабель облегчает монтаж на объектах с повышенными помехами. Конструкция датчика даёт запас по перегрузке: 150% НПВ (предельная) и 300% НПВ (разрушающая).
Технические характеристики:
- НПВ: 30 т
- Класс точности: C2 (nmax 2000)
- Выходная чувствительность: 1.5 ± 0.003 мВ/В
- Входное/выходное сопротивление: 700 ± 7 / 703 ± 4
- Сопротивление изоляции: 5000 МОм (50 VDC)
- Баланс нуля: 1.0 %НПВ
- Термокомпенсация: -10...+40 °C
- Рабочая температура: -35...+70 °C
- Питание: 5-12 VDC (макс. 18 VDC)
- Перегрузка: 150% / 300%

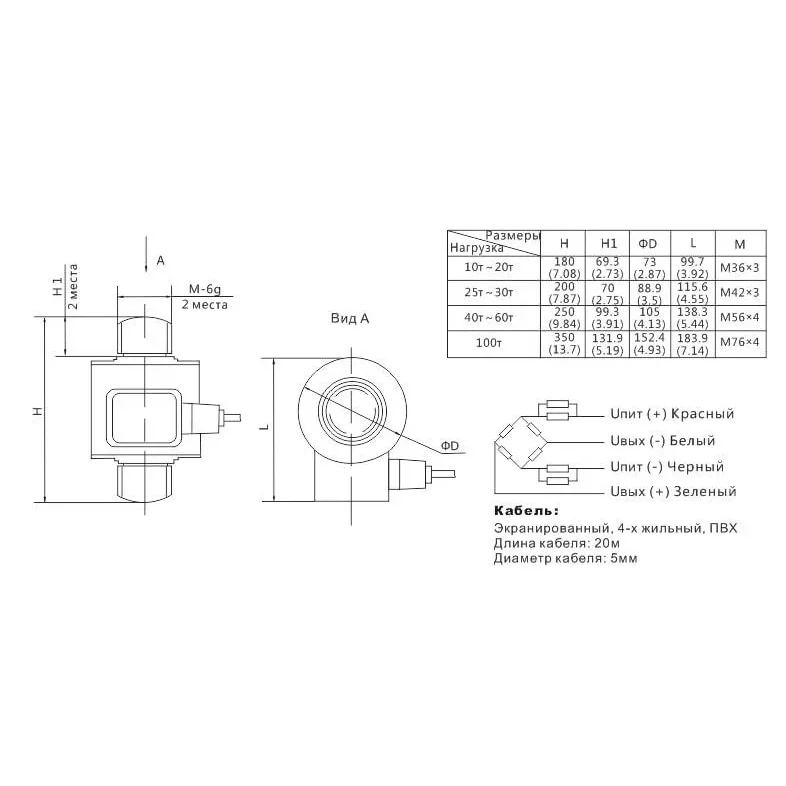

Монтажные размеры (для диапазона 25-30 т): H 200 мм, H1 70 мм, D 88.9 мм, L 115.6 мм, резьба M42 x 3.
Кабель и подключение:
- Кабель: экранированный, 4-жильный, ПВХ; длина 20 м; диаметр 5 мм
- Упит (+): красный
- Uвых (-): белый
- Упит (-): чёрный
- Uвых (+): зелёный
Гарантия: 30 месяцев.
